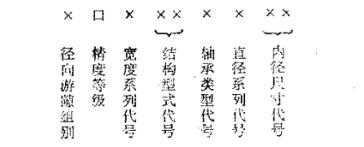

滾動軸承的種類、尺寸和結構形式紫多，為了使于組織生產和選擇使用，根據GB272一82的規定，軸承代號分為前段、中段和后段三部分，軸承代號中段用七位阿拉伯數字表示軸承的類型、尺寸和結構特點，軸承代號前段用漢語拼者字母襲示精度等級和用數字表示徑向游隙系列，軸承代號后段表示軸承材料、結構及工藝上的特殊要求。其中***主要的是精度等級和中段右起一、二、三、四位數字，前段徑向游隙、精度等級和中段七位數字其體規定如下：

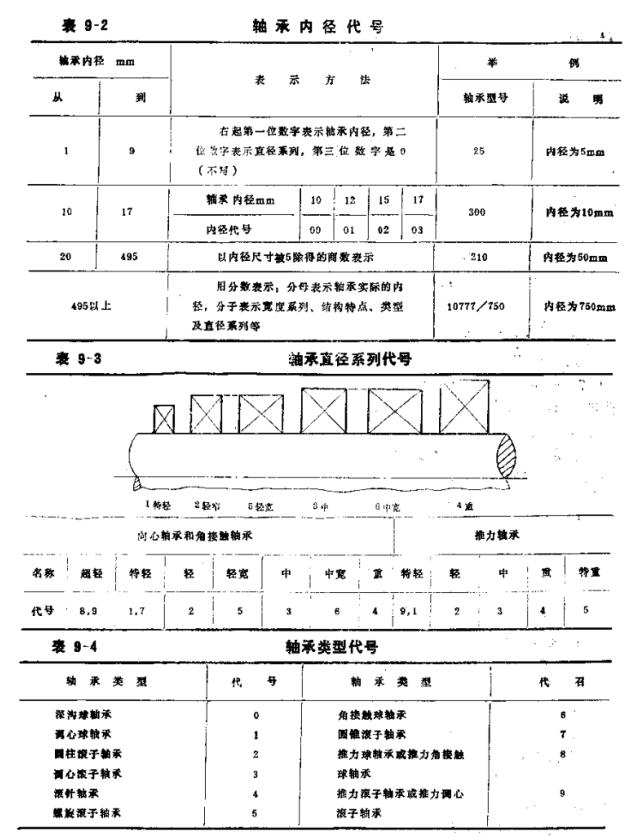

1)軸承內徑表示法

在中段代號數字中，用右起**、二位數字裘示軸內徑尺寸。當軸承內徑在20495毫米范周內時，將這兩位數字乘5，便是內徑尺寸。內徑為1~17毫米或內徑大于495毫米的軸承內徑表示方法。

2)軸承直徑系列表示法

在軸承代號中，用右起第三位數字表示直徑系列。所謂直徑系列是指軸承內輕相同時有幾種不同的外徑和寬度，這是為了獲得不同的承載能力而采用了不同直徑的滾動體所致。

3)軸承類型表示法

軸承類型用右起第四位數字表示。

4)軸承結構特點和軸承寬度裝示法

用右起第五及第六位數字表示軸承結構特點及特殊要求等。

用右起第七位數字表示同一內徑和外徑而寬度不同的軸承。

如果沒有特殊的結構和寬度變化，則五、六：七位數字均為0。

標準還規定，如果代號中段從左到右開頭幾位數字均為0時；這些0可以省去。

5)精度和徑向游隙的表示法

軸承代號的前段，從右到左依次表示軸承的精度等級和徑向游隙系列。

**標準規定滾動軸承分六個精度等級，由高到低分別用漢語拼音寧母A、B、C、D、E、G表示(A級是發展級尚未正式生產)，如C306表示C級精度306型軸承，對于G級桔度軸承字母“G”可省酪不寫。

軸承的徑向游隙望別用數字表示，它分為基本游隙組和輔助游隙組兩大類。如無特殊需要時，一般均選用基本游隙組的軸承。按照規定，如采用“0”基本游隙組，同時又是G級精度時，代號前段可以全部省去不寫。但不是“0”基本游隙組時，則應全部寫出。

后段的表示方法詳見滾動軸承手冊。
